KP系列 KP系列

KP系列

型號KP系列

產品參數5、10、20、30、50、100、200、300、400、500A/1600V

訂購熱線：0577-62627555

產品優勢/ PRODUCTS

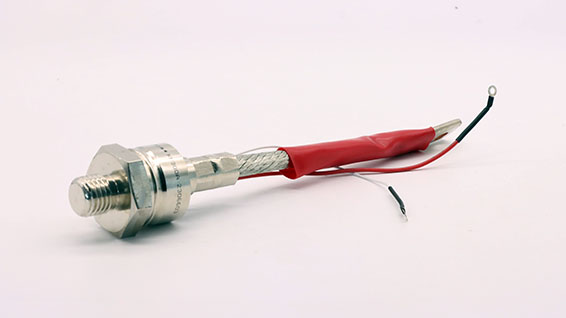

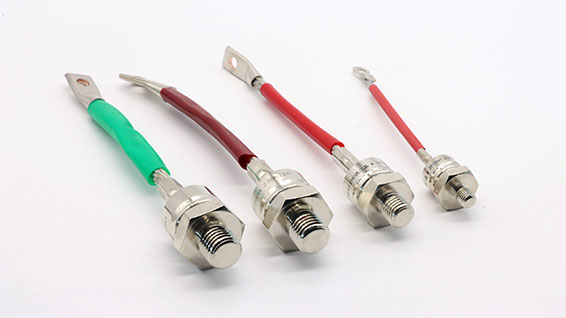

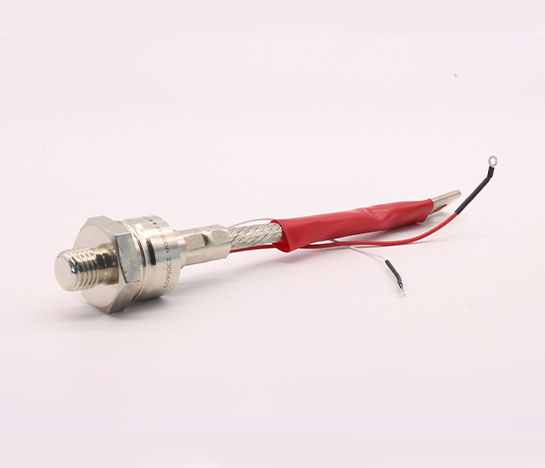

KP系列螺栓式晶閘管

基于PNPN四層半導體結構的晶閘管有陽極（A）、陰極（K）、門極（G）三個電極，其工作特性為：承受反向陽極電壓時無論門極電壓如何均處于關斷狀態，而承受正向陽極電壓時僅在門極加正向電壓才會導通，且導通后移除門極信號仍保持導通，需通過降低陽極-陰極電壓或反向偏置才能使其關斷，具有觸發導通和自鎖特性。

特點

● 電氣絕緣性較好

● 低通態損耗

● 標準封裝

545

參數選型/ PRODUCTS

型號
Type 		VDRM VRRM IT(av)
THS 55℃ 		ITSM
10ms 		dv/dt di/dt IDRM IRRM IGT VGT IH VTM/ITM RTH(j-hs) Tjm 安裝力 外形
OuUine?
25℃
V A KA V/μS A/μS mA mA V mA V/A ℃/w ℃ KN (Fig)
KP5A1600V
 100-5000 200 2.5 300 100 30 24-250 0.8-2.0 20-150 2.4-600 0.065 125 5.3-10 2,7,8
KP10A1600V
 100-5000 300 3.8 300 100 30 35-250 0.8-2.5 20-200 2.2/900 0.055 125 5.3-10 3,7,8,9,12,13
KP20A1600V
 100-5000 400 5 300 100 40 35-250 0.8-2.5 20-200 2.4/1200 0.04 125 10/20 4,9,13,14
KP30A1600V
 100-5000 500 6.4 300 100 50 35-250 0.8-2.5 20-250 2.4/1500 0.035 125 15-20 4,9,13,14
KP50A1600V
 100-5000 600 6.4 300 100 40 35-300 0.8-2.5 20-250 1.8/1/00 0.035 125 10/20 5,9,10,14,15
KP100A1600V
 100-5000 800 10 300 100 50 40-300 0.8-3.0 20-250 2.2/2400 0.032 125 15-20 5，10，14，15
KP200A1600V
 100-5000 1000 13 500 150 80 40-300 0.8-3.0 20-300 2.4/3000 0.022 125 21-30 6，15，16
KP300A1600V
 100-5000 1200 15 500 200 120 40-300 0.8-3.0 20-300 2.4/3000 0.02 125 21-30 15，16
KP400A1600V
 100-5000 1500 20 500 200 120 40-300 0.8-3.0 20-300 2.4/3000 0.017 125 27-34 16，17
KP500A1600V
 100-5000 1600 22.5 500 200 160 40-300 0.8-3.0 20-300 2.4/4000 0.016 125 30-40 17,18
