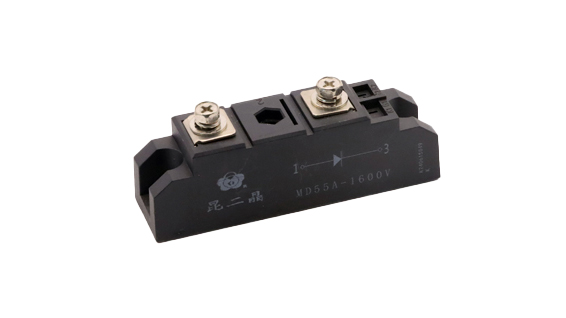

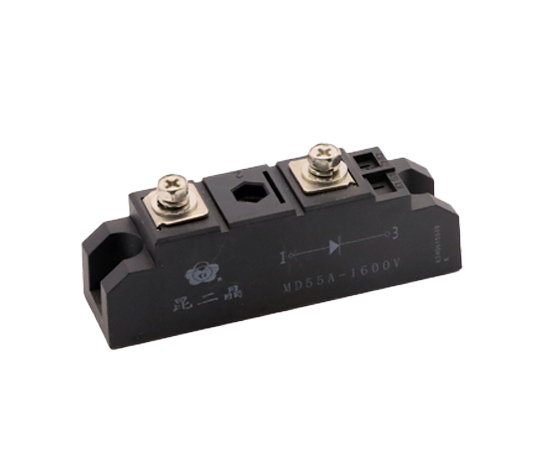

整流二極管模塊直流開關,電容充放電,整流調壓。
特點● 體積小、重量輕、結構緊湊、可靠性高
● 外接線簡單、互換性好、便于維修和安裝
● 結構重復性好,裝置的機械設計可以簡化
● 反應極快,在微秒級內開通、關斷
● 無觸點運行,無火花、無噪音;效率高,成本低
型號 Type |
IT(AV) | VRRM | VTM @IFM | IRRM | lF(RMS) | IFSM | Rjc | Tjm | Viso |
外形 Outline |
|
A | V | V | A | mA | A | Ax100 | ℃/W | ℃ | V(AC) | ||

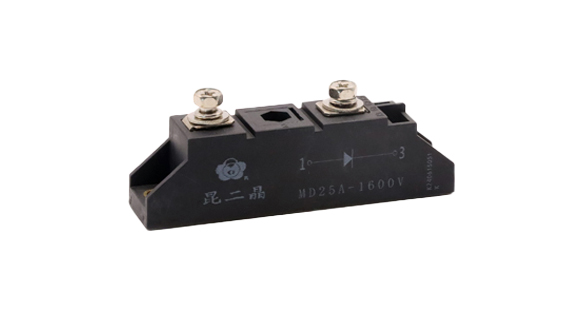

MD25A16-H20 | 55 | 500-2500 | 1.45 | 170 | 8 | 86 | 1.3 | 0.7 | 0.7 | 2500 | 17 |
MD100A16-H20 | 90 | 500-2500 | 1.33 | 270 | 8 | 141 | 2.3 | 0.47 | 0.47 | 2500 | 17 |

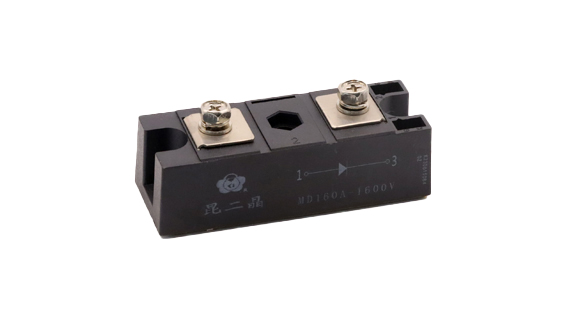

MD160A16-H34 | 130 | 500-2500 | 1.56 | 480 | 12 | 251 | 6 | 0.23 | 0.23 | 2500 | 17/18 |
MD200A16-H34 | 200 | 500-2500 | 1.38 | 600 | 12 | 314 | 8 | 0.21 | 0.21 | 2500 | 19 |
MD300A16-Y53 | 300 | 500-2500 | 1.35 | 750 | 20 | 393 | 11 | 0.14 | 0.14 | 2500 | 19/20 |
MD500A16-Y53 |
500 | 500-2500 | 1.5 | 1500 | 30 | 550 | 15 | 0.11 | 0.11 | 2500 | 19/20 |
